ChronoMaster Air – Uhren messen mit dem iPad

Idea start Dekorations-Element

5. Mai 2022

|

Projekt

|

2 min

Für die Witschi Electronic AG haben wir eine iPad App entwickelt, welche das Messen von mechanischen Uhren mit dem ChronoMaster Air ermöglicht. Dabei können die wichtigen Kennzahlen, namentlich Gang, Repère und Amplitude ausgelesen werden. Die iPad App kommuniziert über Bluetooth mit dem ChronoMaster, was eine kabellose Bedienung ermöglicht. Die iPad Applikation ist eine Ergänzung zu der bestehenden Windows Applikation, jedoch mit dem Fokus den Nutzenden in einfachen Schritten die Genauigkeit der mechanischen Uhr anzuzeigen und Hilfestellung für die möglichen Ursachen einer Abweichung zu geben.

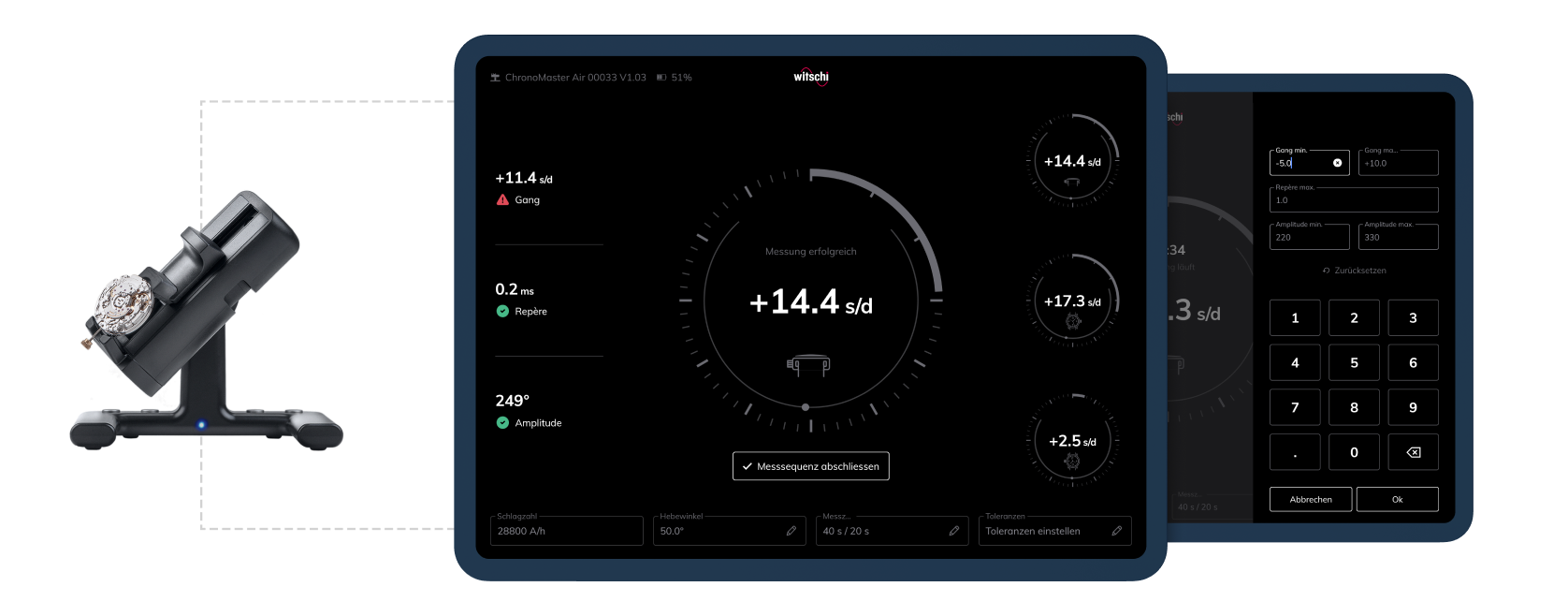

Ansicht des ChronoMaster Air und der iPad App

Um eine mechanische Uhr zu messen, wird diese in den ChronoMaster Air eingelegt. Danach kann der ChronoMaster Air in eine Prüflage gestellt werden, welche die typische Lage beim Tragen der Uhr simuliert. Mittels dem eingebauten akustischen Mikrofon und der ausgeklügelten Elektronik von Witschi lässt sich so die Genauigkeit der eingespannten Uhr messen. Die daraus resultierenden Messdaten werden in der iPad Applikation visualisiert und geben den Nutzenden Empfehlungen sollte etwas nicht in Ordnung sein.

Wir haben bei der Entwicklung der iPad Applikation den Fokus auf die einfache Überprüfung einer Uhr gelegt. So können Nutzende ohne Fachwissen Rückschlüsse auf die Funktionalität des Uhrwerks ziehen. Eine Uhren Boutique kann so bequem mit einem iPad eine Messung durchführen und ihren Kunden direkt Rückmeldung geben.

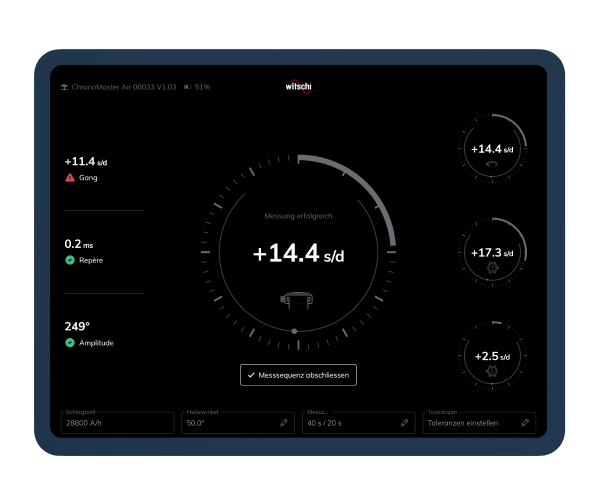

Ansicht einer aktiven Uhren Messung mit visualisierung für Gang, Repère und Amplitude.

Uhren messen

Sobald ein Uhrwerk eingelegt ist, wird automatisch eine Messung gestartet. Den Nutzenden wird der Fortschritt der aktuellen Messung angezeigt. Da eine Uhr idealerweise in verschiedenen Lagen gemessen werden sollte, können Nutzende nach einer Messung den ChronoMaster Air in eine andere Lage stellen, die iPad App erkennt die Lageveränderung und beginnt eine Messung in der neuen Lage.

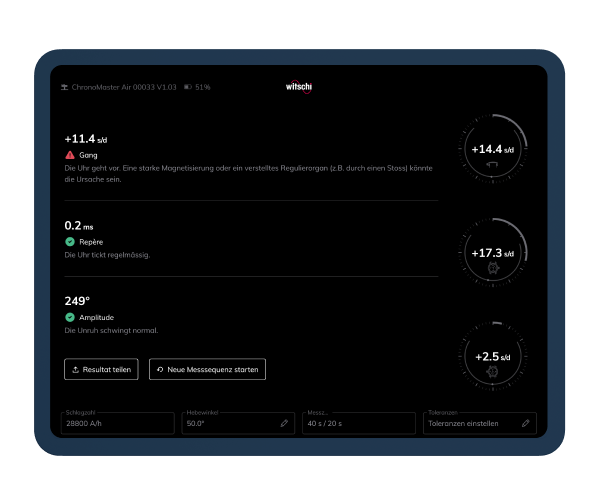

Ansicht einer Handlungsempfehlung nach Abschluss der Messung.

Handlungsempfehlungen

Nachdem die Nutzenden Messungen in verschiedenen Lagen durchgeführt haben, erscheinen die durchschnittlichen Werte der Gang, Repère und Amplitude Messung. Werden dabei gewisse Grenzwerte überschritten, zeigt die iPad Applikation die möglichen Ursachen und gibt Empfehlungen zur Behebung.

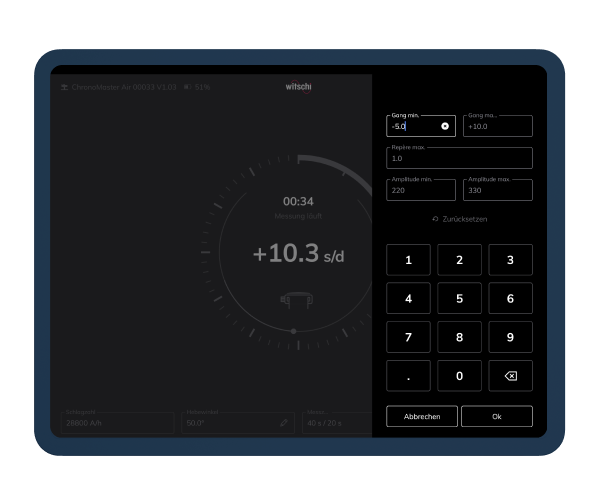

Ansicht der Toleranz-Einstellungen für die Messung, respektive für die Handlungsempfehlungen.

Toleranz und Messparameter einstellen

Die Toleranzen sowie Einstellung zur Messung können in der App angepasst werden. Neben den Grenzwerten für die Empfehlungen lässt sich auch die Stabilisierungs- sowie Messzeit anpassen.

Die ChronoMaster Air App in aktion

Bildschirmaufnahme einer Beispiel Messung in drei Lagen mit verkürzter Stabilisierungs- und Messzeit.

Projekt Details

App Icon der ChronoMaster Air iPad App

Mechanische Uhren messen mit dem iPad

Mit dem ChronoMaster Air und der dazugehörigen iPad App kannst du ganz einfach dein Uhrwerk in verschiedenen Lagen messen und erhältst entsprechende Empfehlungen, sollte etwas nicht in Ordnung sein.
